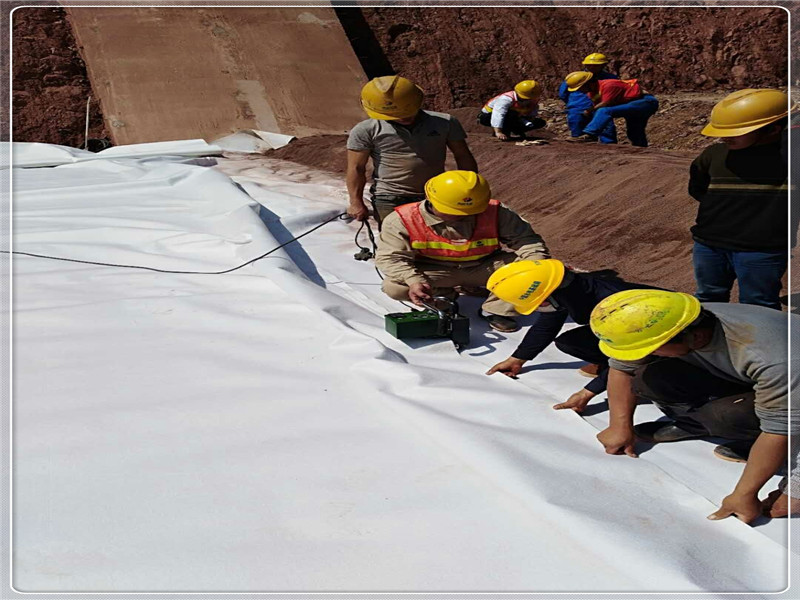

一種新型的土工膜增穩(wěn)設計方法，將其成功應用于老撾南歐江六級土工膜防滲堆石壩。該壩為目前世界上軟巖填筑比例極大的高土工膜防滲堆石壩，上游壩面坡比1∶1.6，墊層施工借鑒混凝土面板壩擠壓式邊墻固坡技術。在擠壓邊墻上間隔6m埋設寬42cm、長165cm由PVC和無紡土工布組成的錨固帶，錨固帶與擠壓邊墻逐層施工埋設。待整個壩面施工完后鋪設土工膜，并將土工膜與錨固帶焊接在一起，很好地起到了土工膜壩面增穩(wěn)作用。
防滲土工膜可用于任何類型的土石壩，尤其在堆石壩、砂卵石壩和石渣壩中尤能體現(xiàn)其優(yōu)越的防滲效果。

由于這幾類壩的筑壩材料強度參數(shù)較一般土石料大，因此壩坡可設計較陡，以節(jié)省壩體工程量。而土工膜和下墊層的種類較多，其間的摩擦系數(shù)相差較大，常見的PVC光膜與細砂的摩擦系數(shù)為0.22～0.34。

在此情況下，土工膜可能難以在砂墊層上維持穩(wěn)定，為此一些設計人員考慮采用放緩壩坡的方法。事實上，如果壩坡自身無穩(wěn)定問題，則可采取膠粘劑等措施增加土工膜與壩面墊層之間的黏結力即可。不同坡比的壩坡可選擇不同的固坡層和膠粘劑。可按如下方法進行設計施工: 先用碎石將上游壩坡找平，再用振動碾將壩坡碾壓密實，然后澆筑6cm厚無砂混凝土; 在鋪設復合土工膜之前，刷乳化瀝青或熱瀝青，鋪膜后用輥筒輥壓或砂袋壓實，使之牢固粘合。

鋪設熱瀝青時溫度不宜超過130℃，以免土工織物燙壞變形。涂刷瀝青時一般是沿壩坡方向成條涂刷(瀝青條寬度可由土工膜的抗滑穩(wěn)定性反算得到) ，以便膜后滲入的雨水或滲漏水沿瀝青條帶間排出。

除上述增穩(wěn)方法外，亦可將土工膜按一定高程彎曲埋設于上游壩體內，但這種方法與壩坡施工互相干擾。也可采用增設壩面格柵梁或馬道加固槽的方法增加土工膜抗滑穩(wěn)定性。復合土工膜與膜上保護層亦有穩(wěn)定問題。如采用預制混凝土板，同樣可用乳化瀝青或熱瀝青將預制混凝土板粘結在復合土工膜上。如采用現(xiàn)澆混凝土板護坡，因其水泥砂漿會滲入復合土工膜的土工織物中，黏結力達200～250kN/m2，能牢固粘結。另外，在復合土工膜上噴混凝土也是種可考慮的護坡方案。混凝土噴射厚度高壩宜取20cm，低壩可取10cm，同時需做好保護層分縫排水設計。

轉載請注明出處：http://www.dianhuazhou.com
